Ensaio Proctor: Compactação de Referência para Obras em Guarujá

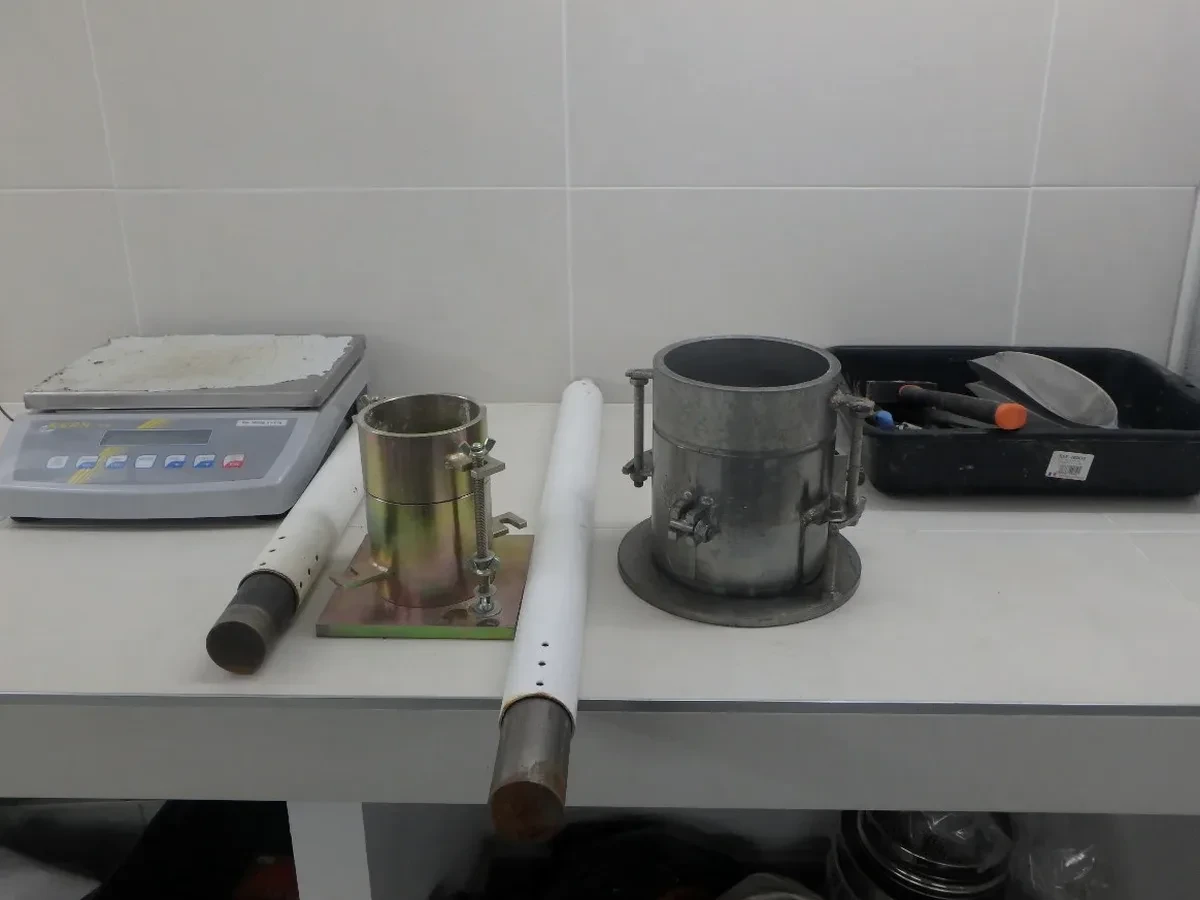

O soquete metálico de 2,5 ou 4,5 kg cai repetidamente sobre o cilindro padronizado, compactando três ou cinco camadas de solo conforme a energia especificada. Em Guarujá, esse procedimento — o ensaio Proctor — é a primeira etapa para qualquer serviço de terraplenagem que exija controle tecnológico. A umidade litorânea e a presença de solos sedimentares quaternários, típicos da planície costeira onde a ilha de Santo Amaro se assenta, alteram significativamente o comportamento das curvas de compactação. Por isso, o ensaio Proctor normal ou modificado deixa de ser uma mera rotina de laboratório e se transforma em ferramenta de projeto. Sem ele, a escolha do equipamento de compactação em campo — rolo liso, pé de carneiro ou compactador vibratório — seria apenas uma aposta.

A umidade ótima de compactação em solos litorâneos do Guarujá pode variar até 4% entre as amostras coletadas na maré baixa e na maré alta.

Procedimento e escopo

A diferença de comportamento entre os solos de morro e os de planície no Guarujá é gritante. Na região da Enseada, as areias quartzosas finas e bem graduadas respondem ao Proctor normal com curvas de compactação bem definidas e umidade ótima entre 8 e 12%. Já nos aterros hidráulicos do distrito de Vicente de Carvalho, a presença de argila orgânica mole exige o Proctor modificado, pois a energia adicional rompe a estrutura floculada desses solos. Em nossa experiência, quando o grau de compactação precisa atingir 100% do Proctor modificado, recomendamos cruzar os dados com o ensaio de granulometria para identificar a fração fina que controla o comportamento mecânico. Para aterros sobre solos moles, o controle de umidade é tão crítico que muitas vezes associamos o Proctor ao controle de densidade in situ pelo cone de areia ainda na fase de terraplenagem experimental.

Fatores do terreno local

Guarujá está a apenas 2 metros acima do nível do mar em grande parte de sua área urbana, e o lençol freático aflora a menos de 1,5 m de profundidade em bairros como Santa Rosa e Pitangueiras. Essa condição transforma o controle de compactação em um desafio diário. Um desvio de 2% na umidade de compactação em relação à umidade ótima pode reduzir a densidade seca em 5% e comprometer a capacidade de suporte do aterro. O maior risco que observamos é a compactação de solos com umidade acima da ótima — a chamada "borrachuda" — que gera bolsões de baixa resistência e recalques diferenciais em médio prazo. A combinação de maré alta, chuvas intensas de verão e solos argilosos expansivos exige que o Proctor seja executado com amostras representativas do ciclo sazonal completo, não apenas de uma coleta pontual.

Valores típicos

Parâmetro	Valor típico
Norma técnica aplicável	ABNT NBR 7182:2016 (Solo — Ensaio de Compactação)
Energia Proctor Normal	12 golpes/camada, soquete 2,5 kg, 3 camadas
Energia Proctor Modificado	26 golpes/camada, soquete 4,5 kg, 5 camadas
Volume do cilindro	1000 cm³ (cilindro grande) ou 2200 cm³ (modificado)
Umidade ótima típica (areias)	8 a 14% conforme fração de finos
Densidade seca máxima esperada	1,65 a 2,05 g/cm³ conforme tipo de solo
Preparação da amostra	Secagem prévia, destorroamento, peneiramento #4 ou #10
Acreditação do laboratório	ISO 17025 para calibração de balanças e paquímetros

Serviços técnicos associados

Proctor Normal (12 golpes por camada)

Energia de compactação padrão para aterros convencionais e subleito de vias locais. Segue a ABNT NBR 7182:2016 com três camadas e soquete de 2,5 kg. Aplicável em solos arenosos e siltosos da região de Vicente de Carvalho.

Proctor Modificado (26 golpes por camada)

Energia elevada para base de pavimentos flexíveis e aterros estruturais. Utiliza soquete de 4,5 kg e cinco camadas. Essencial em obras próximas à orla, onde a solicitação dinâmica das marés exige maior resistência do solo compactado.

Curva de Compactação com Reuso de Material

Determinação da densidade seca máxima e umidade ótima com reaproveitamento da amostra, procedimento comum em solos granulares. Inclui o traçado da curva de saturação para verificar a validade dos pontos obtidos.

Marco normativo

ABNT NBR 7182:2016 — Solo — Ensaio de Compactação, ABNT NBR 6457:2016 — Amostras de solo — Preparação para ensaios de compactação e caracterização, ABNT NBR 6459:2016 — Solo — Determinação do limite de liquidez, DNIT 164/2013 — ME — Solos — Compactação utilizando amostras não trabalhadas, ABNT NBR 7182 — Standard Test Methods for Laboratory Compaction Characteristics of Soil Using Standard Effort

Dúvidas habituais

Qual a diferença prática entre o Proctor normal e o modificado para obras no Guarujá?

O Proctor normal simula a compactação obtida com equipamentos leves como rolos tandem de 8 toneladas, enquanto o modificado reproduz a energia de rolos vibratórios de 15 toneladas ou mais. Em Guarujá, usamos o normal para subleito de ruas residenciais e aterros de baixa solicitação; o modificado é obrigatório para bases de pavimentos flexíveis na Avenida Puglisi e para aterros de fundação de edifícios altos na orla.

O solo da minha obra tem muita areia de praia. O Proctor ainda é necessário?

Sim, e é justamente nesses solos que o Proctor se torna mais crítico. As areias quartzosas do Guarujá têm compactação difícil devido à uniformidade granulométrica. A curva de compactação desses solos é quase plana, com pouca variação de densidade seca ao longo da umidade, mas o desvio de umidade ótima pode causar liquefação sob vibração. O ensaio define o teor exato de água para alcançar o grau de compactação mínimo de 95% exigido pela prefeitura.

Quanto custa um ensaio Proctor normal em Guarujá?

O ensaio Proctor normal custa a partir de R$ 100.000,00 por ponto de amostragem, incluindo a curva de compactação com cinco pontos, a determinação da umidade ótima e da densidade seca máxima. O valor cobre coleta da amostra em campo, transporte refrigerado até o laboratório e emissão do relatório técnico assinado por responsável habilitado.

Qual a quantidade mínima de amostra necessária para o Proctor modificado?

Para o Proctor modificado, a ABNT NBR 7182:2016 exige aproximadamente 25 kg de solo para o cilindro grande (2200 cm³). Essa quantidade permite executar a compactação com cinco camadas e 26 golpes por camada, além de repetir pontos duvidosos da curva de compactação. Em solos com pedregulhos da região do Morro do Maluf, a amostra deve ser ainda maior para garantir representatividade.
