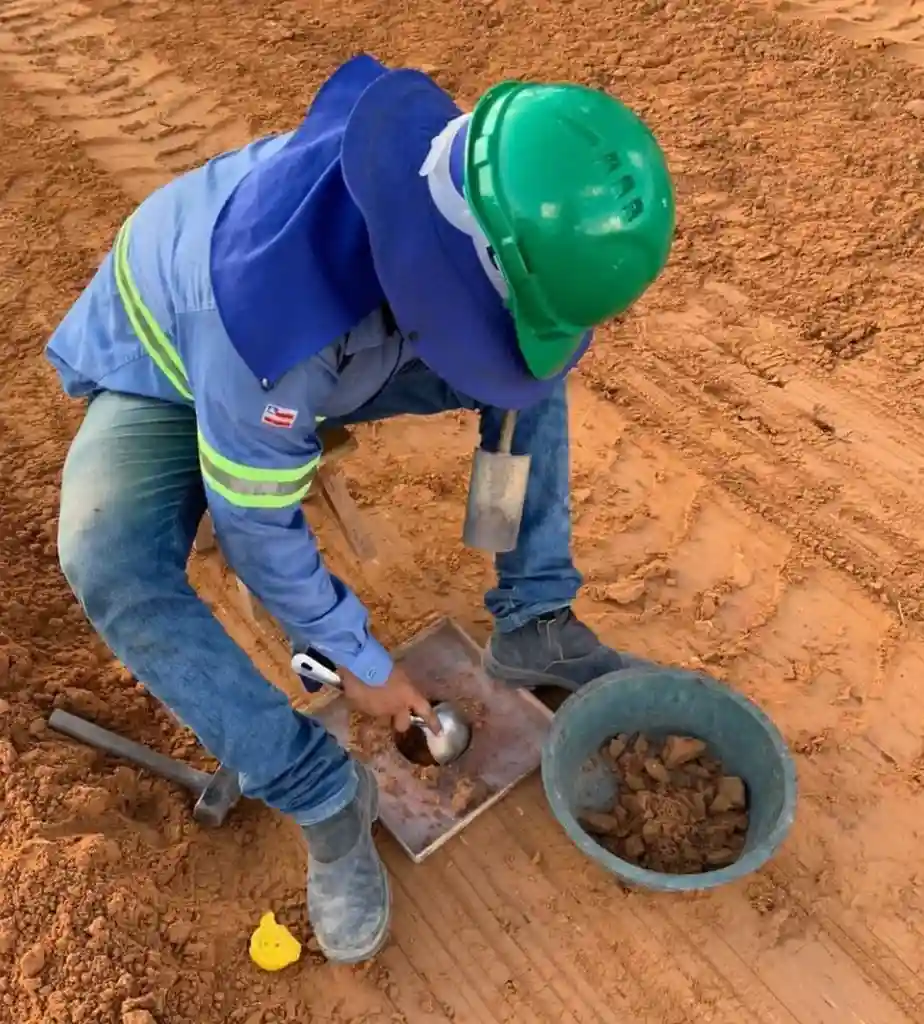

Na última obra de contenção que acompanhamos no bairro da Enseada, o aterro compactado mecanicamente apresentava uma aparência sólida, mas a dúvida do engenheiro fiscal era clara: qual o grau de compactação real? Em Guarujá, com a umidade constante e a predominância de areias finas de origem marinha, a densidade seca in situ nem sempre corresponde à impressão visual. Foi aí que entrou o ensaio de densidade in situ pelo método do cone de areia. Escavamos o furo padronizado, calibramos o frasco com areia normalizada e, em 20 minutos, tínhamos o valor real de massa específica aparente seca. Logo depois confrontamos com os resultados do ensaio Proctor para definir o GC exigido em projeto. Em paralelo, como o maciço tinha lentes de silte, sugeri ao construtor complementar a investigação com sondagens SPT para mapear a resistência das camadas subjacentes.
Um desvio de 3% na densidade seca pode reduzir a capacidade de suporte do subleito em até 20% — em Guarujá, isso significa recalques diferenciais em menos de dois anos.
Procedimento e escopo
O substrato geotécnico do Guarujá, marcado por sedimentos quaternários costeiros com nível d'água muitas vezes a menos de 1,5 m da superfície, exige um controle de compactação sem margem para ambiguidades. O método do cone de areia, normalizado pela ABNT NBR 7185:2016, substitui a areia comum pela areia de Ottawa padronizada (malha 20-30), garantindo densidade de calibração estável em qualquer condição de campo. Nosso procedimento inclui a verificação do frasco a cada lote de serviço e a pesagem com balança de precisão de 0,1 g. Em aterros hidráulicos ou camadas de subleito da Rodovia Manoel Hyppolito Rego, a técnica permite detectar variações de compactação da ordem de 2%, que podem definir a vida útil de um pavimento. A coleta é pontual e o resultado sai em horas, sem depender de fontes radioativas ou correlações indiretas. Em solo arenoso típico do litoral paulista, a execução é rápida e o desvio padrão entre furos raramente supera 1,5%.
Fatores do terreno local
A expansão urbana do Guarujá, sobretudo a partir da década de 1960 com a verticalização da orla, empurrou aterros sobre manguezais e planícies de maré. O resultado disso é um passivo de recalques que ainda castiga edifícios na região do centro e da Praia das Pitangueiras. Pular o controle de densidade in situ nesse cenário é correr um risco evitável: camadas mal compactadas funcionam como esponjas, absorvendo água e perdendo resistência com o tempo. Já vimos casos em que o GC estava 8% abaixo do especificado e o pavimento asfáltico trincou em menos de seis meses. O ensaio do cone de areia é a prova de carga estática do aterro: simples, barato e juridicamente robusto. Em uma cidade onde a maré alta pode elevar o lençol freático 80 cm em horas, a densidade seca obtida hoje pode ser a diferença entre uma obra estável e uma ação judicial amanhã. Vale complementar que, em solos com presença de matacões ou entulho, o método do cone de areia pode ser inviável, sendo necessário recorrer a métodos nucleares ou ao controle por colunas de brita quando o melhoramento é a solução de projeto.
Dúvidas habituais
Em que tipo de solo o método do cone de areia não é recomendado em Guarujá?
O método não se aplica bem em solos com pedregulhos grosseiros, matacões ou entulho, pois a escavação do furo perde a geometria regular e a areia de Ottawa pode infiltrar nos vazios. Em Guarujá, isso ocorre em aterros antigos com restos de construção. Para esses casos, recomendamos avaliar métodos nucleares ou o controle por cilindro biselado, desde que o solo seja coesivo.
Qual é o custo de um ensaio de densidade in situ pelo cone de areia?
O valor unitário do ensaio gira em torno de $100.000, considerando a calibração do frasco, areia normalizada e mão de obra técnica. Para campanhas com mais de 20 furos, a logística reduz o custo por ponto. O preço não inclui o ensaio Proctor de referência, que é cobrado separadamente.
Quantos furos devo fazer por metro quadrado de aterro?
A NBR 7185 não fixa um número absoluto, mas a prática de fiscalização em obras de Guarujá adota 1 furo a cada 100 m³ de aterro compactado, com mínimo de 3 furos por camada. Em subleitos viários, costuma-se fazer 1 furo a cada 20 m de pista por faixa. O plano de amostragem final é sempre definido pelo projetista geotécnico.
Qual a diferença entre o cone de areia e o densímetro nuclear?
O cone de areia é um método direto: você extrai o solo, seca, pesa e calcula a densidade. O densímetro nuclear é indireto, baseado na atenuação de radiação gama. O cone de areia é mais lento, mas não exige licença da CNEN, não tem restrições de uso em áreas urbanas e é juridicamente incontestável em auditorias de obra. Em Guarujá, a maioria das construtoras ainda prefere o cone de areia para a liberação de camadas.
